Podstrunnica

pic

Typowa podstrunnica gitarowa nie jest płaska. Ludzkie palce nie są proste i łatwiej jest chwytać akordy na trochę zakrąglonej podstrunnicy niż na całkowicie płaskiej. Istnieje jednak dobry powód dla którego produkuje się bardziej płaskie podstrunnice i tym powodem jest możliwość podciągania strun E i B przy bardzio niskiej akcji strun. Podciągając te struny sprawiasz, że wspinają się na środek podstrunnicy, natomiast w mostku pozostają na pierwotnej wysokości i dlatego obijają o progi, przestają drgać.

Niektóre gitary posiadają podstrunnice o zmiennym radiusie. Pierwsze pozycje są bardziej okrągłe dla lepszego chwytania akordów, ostatnie płaskie dla wygody w grze solowej.

Tabela 1 Radius podtsrunnicy w niektórych gitarach

Gitara Promień krzywizny podstrunnicy
Fender Stratocaster 7.25-9.5" (185-241mm)
Ibanez JS (Joe Satriani) series 9.8425" (250mm)
Gibson Les Paul 12" (305mm)
B.C. Rich NJ BICH 12" (305mm)
Schecter Demon-7, Omen-7 14" (355.6mm)
Music Man John Petrucci 6 15" (381mm)
Ibanez RG 15.75" (400mm)
Jackson 12-16" zmienny (305-406.4mm)
Schecter C-7 Custom, Hellraiser C-7 16" (406.4mm)
Ibanez RG Prestige 17" (430mm)
Music Man JPXI 20" (508mm)
Music Man JP12 20" (508mm)
Vigier Excalibur Shawn Lane Signature płaska podstrunnica
Gitara klasyczna płaska podstrunnica

Radius w gitarze można zmienić, a szczególnie radius samych progów. Różnice między 12" a 16" radiusem są na tyle niewielkie, że przerobienie progów z 12" na 16" okazuje się w praktyce sensownym rozwiązaniem. Podstrunnica pozostaję 12-tką, jednak nie jest to zauważalne ani odczuwalne, za to możliwa staje się bardzo niska, bezkompromisowa akcja strun. Taką przeróbkę zastosowałem w gitarze B.C. Rich NJ BICH i jestem bardzo zadowolony z efektu.

Radius podstrunnicy nie zawsze jest znany, z pomocą przychodzą kształtki do sprawdzania radiusa. Można wydrukować je na grubszym nośniku lub na papierze i zalaminować. Po wydrukowaniu dobrze jest sprawdzić, czy linia o długości 1" faktycznie jest dokładnie tak długa jak trzeba.

Kształtki do sprawdzania radiusa na stewmac.com

Pobierz kształtki do sprawdzania radiusa do druku

pic
Powrót na górę

Mostek

Wiele gitar posiada mostki umożliwiające regulację wysokości każdej ze strun z osobna. Taka sytuacja nie ma miejsca w przypadku mostków Floyd Rose oraz Tune-o-matic.

Tabela 2 Radius oraz odstęp między strunami typowych mostków gitarowych

Mostek String spacing E to E Promień
Floyd Rose 54mm 12" (305mm)
Tune-o-matic 52mm 12" (305mm)
Ibanez Edge Pro II/III 53.5mm 15.75" (400mm)

Wykorzystaj kształtki do sprawdzania radiusa pod strunami, by dostosować radius mostka w gitarze. Te kształtki są dwustronne - można sprawdzić z ich pomocą także promień podstrunnicy.

Kształtki do sprawdzania radiusa pod strunami na stewmac.com

Pobierz kształtki do sprawdzania radiusa pod strunami do druku

pic

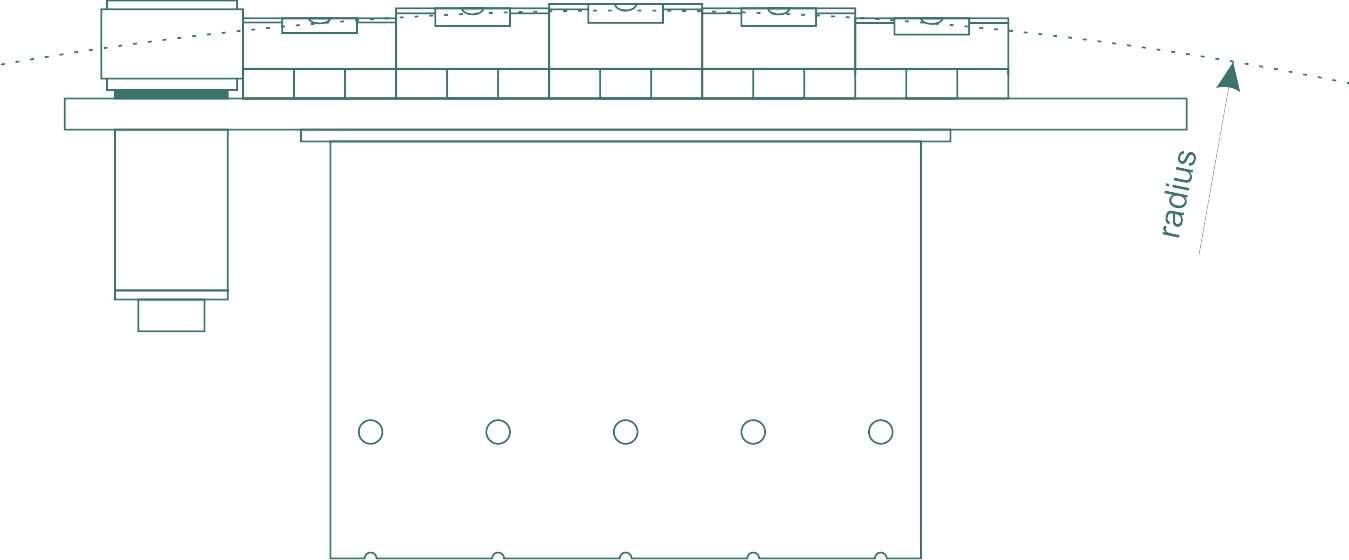

Floyd Rose, T-O-M przy bardziej płaskich podstrunnicach

Typowe mostki FR oraz T-O-M posiadają 12" radius, który nie jest idealny dla płaskich podstrunnic - nie ma dobrego powodu, dla którego obie struny E, struna A oraz B miały być bliżej podstrunnicy od środkowych strun D i G.

Istnieje kilka możliwości dopasowania mostka FR do mniejszego promienia krzywizny:

  • Stosowanie metalowych podkładek pod siodełka mostka (Google > "Floyd Rose saddle shims")
  • Obniżanie wózków przez ścieranie ich od spodu papierem ściernym
pic

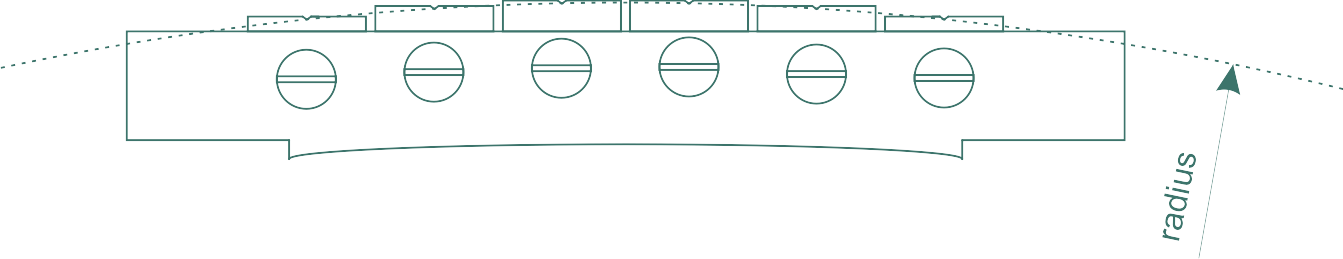

Mostki Tune-o-matic dostosowuje się do radiusa poprzez pogłębianie rowków na struny pilnikiem.

pic
Powrót na górę

Siodełko

pic

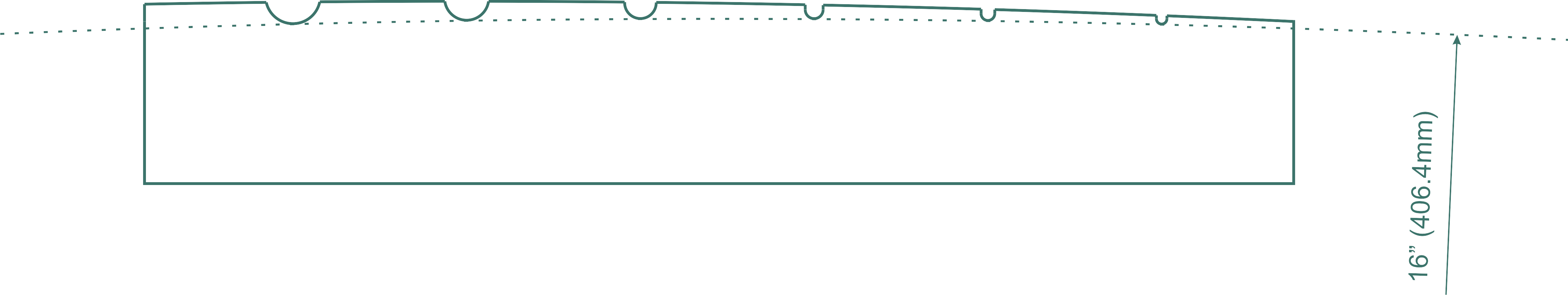

Siodełko powinno mieć taki sam radius jak podstrunnica. Przy nacinaniu przydatne są:

Pilniki do siodełek na stewmac.com

Szczelinomierze na stewmac.com

Istnieje bardzo tania alternatywa dla profesjonalnych pilników do siodełek, które są kosztowne. Szukając na E-Bay "nut files", można trafić na zestawy pilników przeznaczone do czyszczenia dysz instalacji gazowych, które dobrze spisują się przy nacinaniu siodełek gitarowych.
